电路开发设计常用软件汇总与设计制作指南

在现代电子工程领域，电路开发设计是一个集理论、仿真、布局、调试于一体的复杂过程。高效、精准地完成设计，离不开专业软件工具的支持。本文将系统汇总电路开发设计各阶段的主流软件，并简要阐述其核心功能与设计制作流程，为电子工程师和爱好者提供参考。

一、电路设计与仿真软件

此阶段主要完成原理图绘制和电路性能仿真验证。

1. SPICE仿真器及其衍生软件：行业标准。

• LTspice (ADI公司)：免费、轻量、高效，模型库丰富，特别适用于开关电源和模拟电路仿真，深受工程师喜爱。

• PSpice (Cadence公司)：功能强大的商业软件，与Cadence设计流程集成度高，仿真精度和模型支持非常全面。

• MultiSIM (NI公司)：界面直观，教育领域应用广泛，集成了原理图捕获、仿真和原型设计功能。

1. 集成化EDA（电子设计自动化）平台：提供从原理图到PCB的一体化设计环境。

• Altium Designer：功能全面，界面现代化，集成了原理图设计、PCB布局、信号完整性分析、3D建模和输出制造文件等功能，是中小型企业和独立工程师的热门选择。

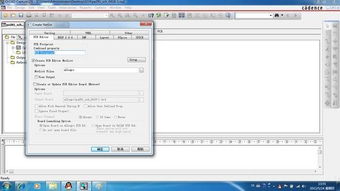

• Cadence OrCAD/Allegro：高端解决方案。OrCAD Capture用于原理图设计，Allegro用于高速、高密度PCB设计，在通信、计算机等复杂产品设计中占据主导地位。

• Mentor Graphics PADS (现为Siemens EDA)：提供了从原理图（PADS Logic）到PCB布局布线（PADS Layout/Router）的完整中端解决方案，性价比高。

• KiCad：开源免费的EDA套件，功能日益强大，支持从原理图到PCB布局直至生产文件输出的全流程，拥有活跃的社区和丰富的第三方库，是开源硬件和预算有限项目的理想选择。

• Eagle (现为Autodesk Eagle)：曾被广大创客和中小企业使用，现已并入Autodesk生态，提供订阅服务。

二、PCB布局与布线软件

这是将原理图转化为实际可制造电路板的关键步骤。上述集成EDA平台（如Altium, Allegro, PADS, KiCad）均包含强大的PCB布局模块。其核心功能包括：

• 元件布局：合理安排元器件位置，考虑散热、信号流、机械结构等。
• 布线：手动或自动连接电气网络，需遵循设计规则（线宽、间距、阻抗控制等）。
• 设计规则检查（DRC）：确保设计符合电气和制造规范。
• 输出制造文件：生成Gerber文件、钻孔文件、贴片坐标文件等，交付PCB板厂和贴片厂。

三、FPGA/CPLD开发软件

针对可编程逻辑器件设计。

• Xilinx Vivado：用于Xilinx新一代FPGA和SoC器件设计，集成了综合、实现、仿真和调试工具。
• Intel (Altera) Quartus Prime：用于Intel FPGA和CPLD的设计，功能类似。
• 第三方综合与仿真工具：如Synopsys Synplify（综合）、Mentor Graphics ModelSim（仿真）。

四、嵌入式软件开发工具

完成电路硬件上的“灵魂”编程。

• 集成开发环境（IDE）：
• Keil MDK：专注于ARM Cortex-M内核微控制器，在工业控制领域应用极广。

• IAR Embedded Workbench：支持多种微处理器架构，以高代码优化效率著称。

• STM32CubeIDE (ST公司)、ESP-IDF (乐鑫公司)：芯片厂商提供的免费官方开发环境。

• Arduino IDE：为创客和快速原型开发简化了编程过程。

• PlatformIO：跨平台、支持数百种开发板的嵌入式开发生态系统，可与VS Code等编辑器集成。

• 编译器/调试器：如GCC（GNU编译器集合）、J-Link/ST-Link等硬件调试器。

五、辅助设计与分析工具

• 3D机械设计软件：如SolidWorks, AutoCAD, Fusion 360，用于设计电路板外壳、结构件，并与EDA软件的3D模型进行装配检查。
• 信号完整性/电源完整性（SI/PI）分析工具：如Cadence Sigrity, ANSYS SIwave，用于分析高速数字电路中的信号质量、时序和电源分布问题。
• 热分析软件：如ANSYS Icepak，用于预测电子设备的温度和散热性能。

电路设计制作流程简述

1. 需求分析与方案设计：明确电路功能、性能指标和成本约束。
2. 原理图设计：使用EDA软件绘制电路图，选择合适的元器件并建立连接。
3. 电路仿真：利用仿真软件验证电路功能、性能和可靠性，优化参数。
4. PCB布局布线：导入网络表，进行元件布局、布线，并严格遵守设计规则。
5. 设计验证与输出：进行DRC、电气规则检查（ERC），并输出标准制造文件（Gerber, BOM, 坐标文件）。
6. PCB制造与装配：将文件发送至板厂制板，并进行元器件焊接（SMT/手工）。
7. 调试与测试：使用示波器、万用表、逻辑分析仪等工具对实物板进行功能、性能测试和调试。
8. 固件/软件开发与烧录：为微控制器或处理器编写、调试程序，并下载到硬件中。
9. 系统集成与验证：将电路板集成到完整产品中进行最终测试。

###

选择合适的软件工具能极大提升电路开发设计的效率与成功率。初学者可从KiCad、LTspice、Arduino/PlatformIO等免费或低成本工具入门，逐步掌握设计流程。而从事复杂商业产品开发的团队，则需根据项目需求（如速度、密度、信号完整性要求）和专业领域，投资于Altium、Cadence等高级商业套件及分析工具。灵活运用这些软件，结合扎实的电子理论基础和工程实践，是成功完成电路设计制作的关键。
